MA: veine médiane antérieure, qui se sépare de la V. radiale 1 (R1) au niveau de l'arculus (la branche postérieure est absente chez les odonates.)
Primary antenodals: les veines transverses antenodales primaires apparaissent épaisses et se prolongent au delà de la v. sous-costale jusqu'à la R1, les autres s'interrompent sur la sous-costale. Impossibles à distinguer dans les espèces évoluées comme les Libellulidaes, on les voit bien, ici, chez un gomphidae. Elles correspondent aux 2 nervures transverses antenodales des zygoptères.
Discoidal cell: cellule discoïdale (quadrangulaire chez les zygoptères) ou triangle, qui donne la limite antéro-interne de l'espace ou du champ discoïdal, ici limité par MA, Médiane antérieure et Cu p, cubitale postérieure, et le bord libre de l'aile.

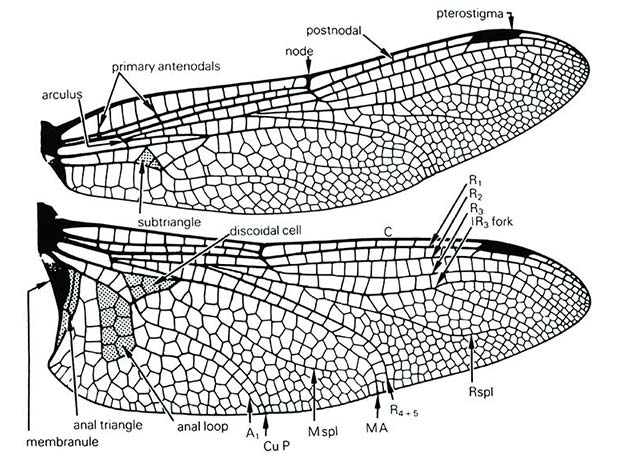

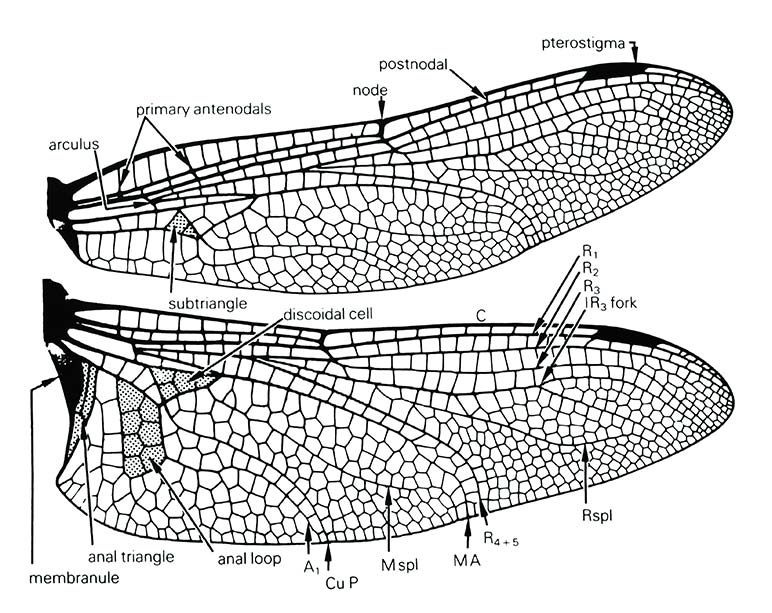

Ce schéma (comme les informations) est extrait du livre de R.R. Askew, "The Dragonflies of Europe", 2004.
Il utilise dans cet ouvrage une nomenclature de la nervation basée sur le système de Tillyard et Fraser (1940).
Primary antenodals: les veines transverses antenodales primaires apparaissent épaisses et se prolongent au delà de la v. sous-costale jusqu'à la R1, les autres s'interrompent sur la sous-costale. Impossibles à distinguer dans les espèces évoluées comme les Libellulidaes, on les voit bien, ici, chez un gomphidae. Elles correspondent aux 2 nervures transverses antenodales des zygoptères.
Discoidal cell: cellule discoïdale (quadrangulaire chez les zygoptères) ou triangle, qui donne la limite antéro-interne de l'espace ou du champ discoïdal, ici limité par MA, Médiane antérieure et Cu p, cubitale postérieure, et le bord libre de l'aile.
Ce schéma (comme les informations) est extrait du livre de R.R. Askew, "The Dragonflies of Europe", 2004.
Il utilise dans cet ouvrage une nomenclature de la nervation basée sur le système de Tillyard et Fraser (1940).
Nervation alaire Aeshna mixta 3/4
